Viele Teile des Basis Plus-Systems sind noch erhältlich. Welche Teile das sind, kann man im „Elektronischen Katalog “ von Festool nachsehen. Leider sind die Kappanschläge und Anschlagreiter nicht mehr zu bekommen. Also muss man sich etwas „basteln“. Heute berichte ich von einem „Fehlschlag“. Mein Adapter hat zwar wunderbar gepasst, die Ausführung konnte jedoch nicht den beim klemmen entstehenden Kräften standhalten. Ich berichte trotzdem davon, weil man auch seine Misserfolge teilen sollte! Am Ende des Beitrages dann ein Ausblick auf eine funktionierende Lösung.

Zuerst die Maße des Anschlagprofils (das ist das „normale“ Profil, welches als Säge- und Kappanschlag benutzt wird!):

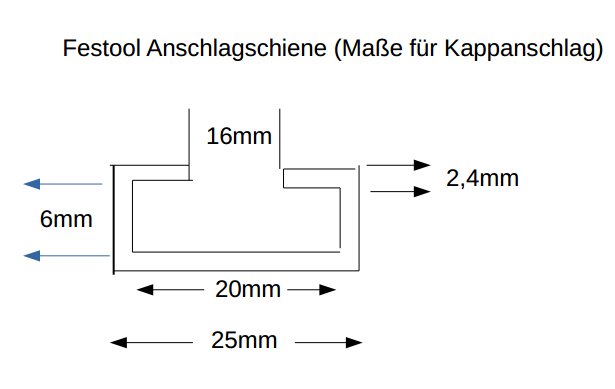

Die Masse der Festool Anschlagschiene

Für diese ungewöhnliche Breite und geringe Tiefe (Höhe) gibt es leider keine Nutensteine mit Gewinde, die man verwenden könnte; Schrauben passen auch nicht, da eine Schraube mit passendem Kopf von der Höhe her nicht in die nur 6mm hohe Nute passt. Meine Idee war es also, etwas zu bauen, was in die obere Führung der Schiene passt und sich darin verschieben lässt.

Zuerst habe ich mir aus einem Streifen Multiplex mit 21mm Stärke etwas „passendes“ geschnitten und mit der Säge passend genutet. An einer der beiden Seiten mussten mit der Oberfräse noch knapp 2mm entfernt werden, damit sich das Brett in den Anschlag einführen lässt:

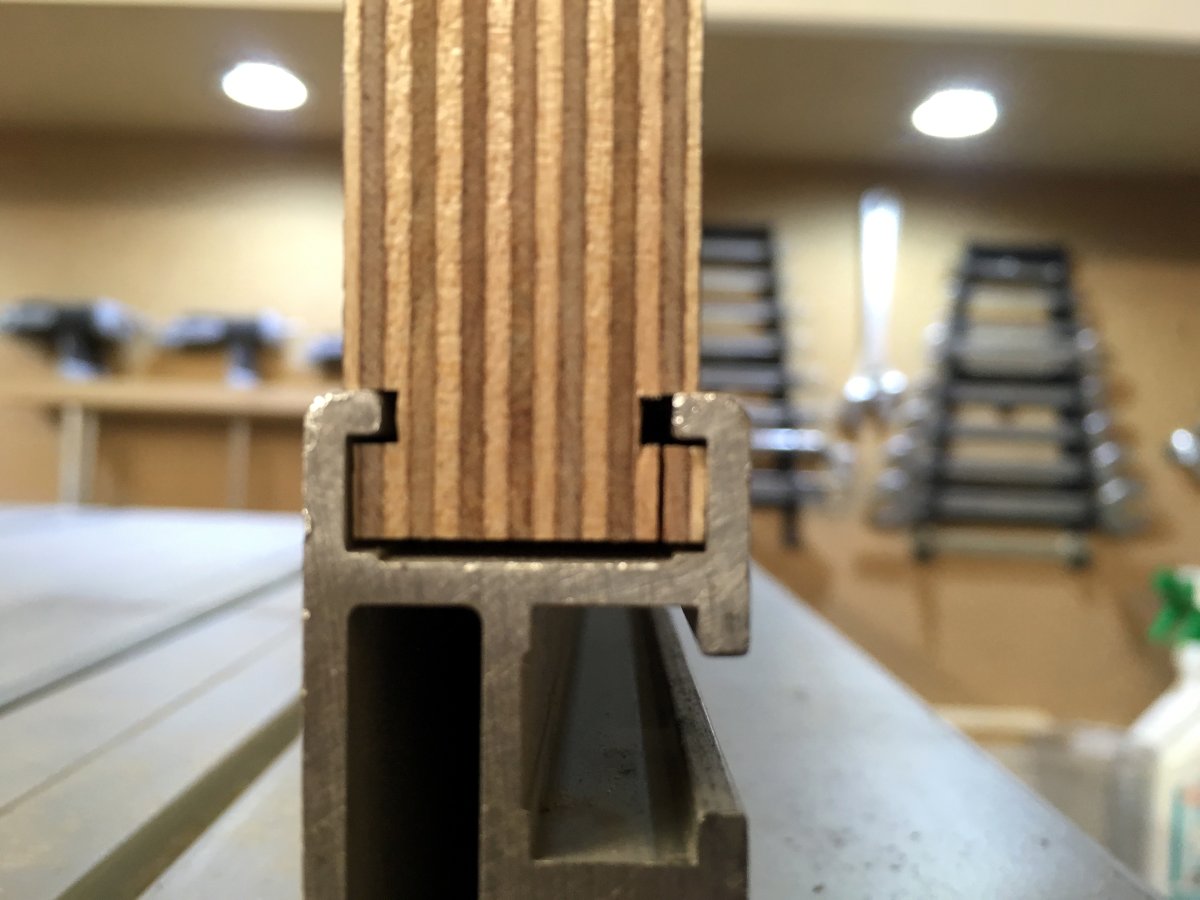

Der Halter in der Schiene

Hier sieht man schon, dass das unten stehende Stück Multiplex sich schichtweise „auflöst“. Der Reiter bekam ein Bohrung, in die eine Einschraubmuffe (Rampamuffe) eingedreht wurde, die mit dem M 5-Gewinde eine Sterngriffschraube aufnimmt.

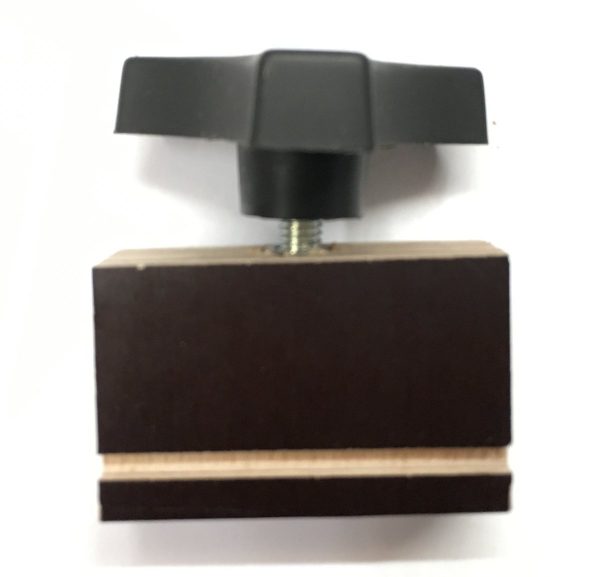

Der Halter mit Sterngriffschraube, die zur Klemmung in der Schiene gedacht ist

Leider habe ich im Baumarkt keine Eindrehschrauben mit Innensechskant bekommen. Rampamuffen lassen sich nur sehr schwierig gerade eindrehen. Bei mir war die Muffe letztendlich schief eingedreht.

Um den Abstand zwischen dem Halter und der Außenkante der Schiene zu überbrücken habe ich den eigentlichen Anschlag „flacher“ gemacht

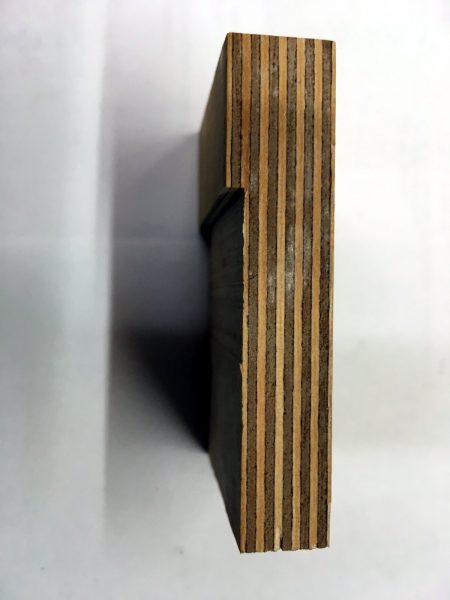

Der bearbeitete Anschlag

Beide Teile werden nun zusammen geschraubt und in die Schiene eingeführt

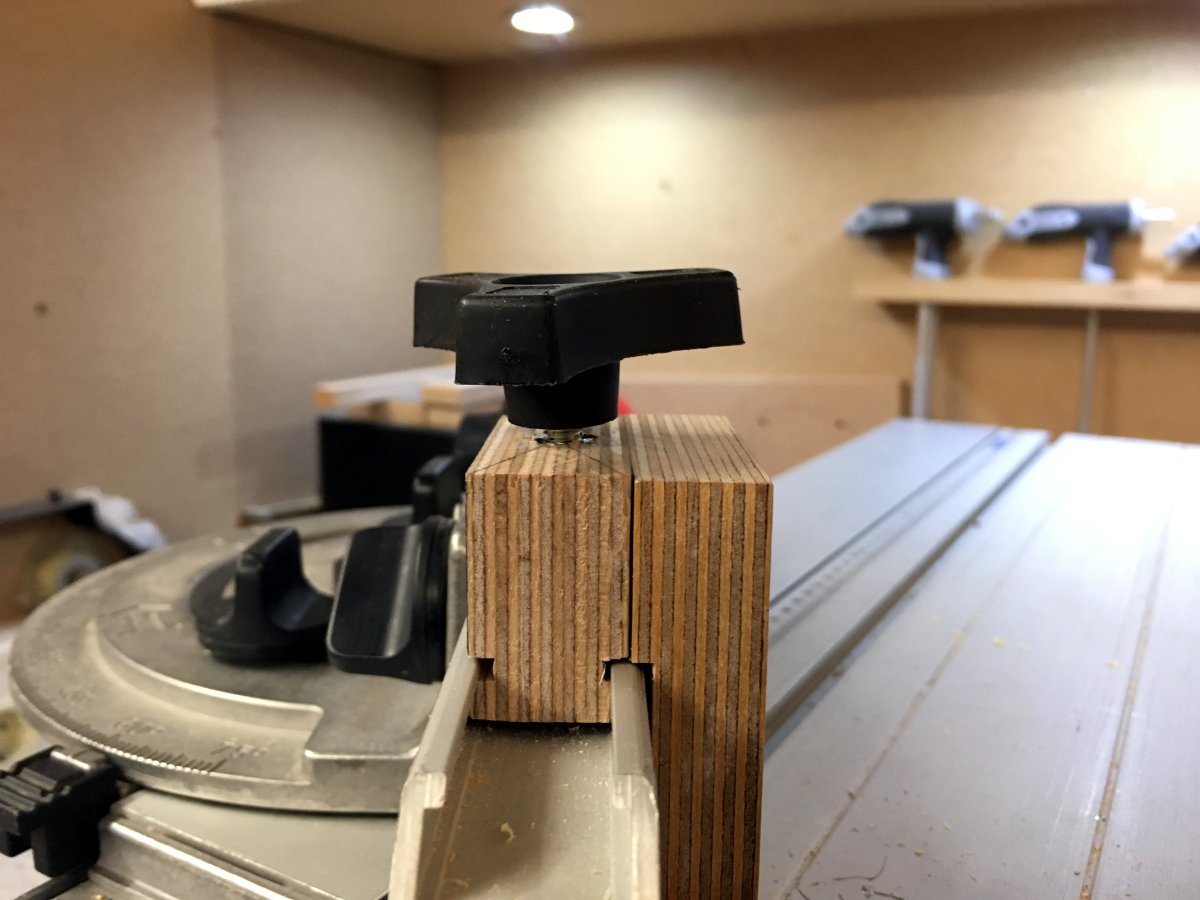

Der fertige Anschlag in der Schiene

Leider ist beim ersten (vorsichtigen“ anziehen der Schraube die Multiplexplatte unterhalb der Nute wieder eingerissen. Das ist also keine haltbare Lösung!

Nach dem ersten Frust habe ich dann begonnen, meine Vorräte nach brauchbaren Alternative zu durchsuchen. Gefunden habe ich Karosseriescheiben mit einem ca. 9mm großem Loch, einem Durchmesser von 24mm und einer Stärke von 2mm. Wie man sieht, kann man diese mit der Schleifmaschiene passend herunterschleifen. Dann passen sie auch in die Führung der Schiene

Karosseriescheibe im Original und bearbeitet

Der neue Plan lautet also:

• Schrauben M 8 besorgen und den Kopf so abschleifen, dass er mit der Scheibe in die Schiene passt
• Sterngriffmutter M 8 besorgen
• neuen Anschlagreiter bauen
• Gedanken machen, wie dieser klappbar ausgeführt werden kann!

Ich werde berichten. Und ja, das Projekt „Oberfräse in den Basis Plus einbauen“ stockt im Moment, da ich noch keine Multiplexplatte dafür habe und noch Nutfräser mit Anlaufring benötige.
